Energie und Signale berührungslos übertragen
Induktive Koppelsysteme für die Digitalisierung und Automation von mobilen Prozessen
Die steigende Automatisierung bedingt den zunehmenden Einsatz von Sensoren und Aktoren auch in rotierenden oder sich bewegenden Anlagenteilen. Bisher erfolgte bei diesen Systemen die Übertragung von Energie und Signalen mittels Kabel, Stecker oder Schleifringen. Das Problem hierbei: Diese Komponenten verschleißen und sind anfällig für Verschmutzungen. Als Lösung bietet SMW-electronics induktive Koppelsysteme entwickelt, die berührungslos und somit verschleißfrei Energie und Signale zwischen stationären und bewegten Komponenten übertragen.
Verschiedene Bauarten
Je nach Anwendung stehen sowohl Koppler in Scheibengeometrie (Radialkoppler) mit und ohne Innendurchgang als auch zylinderförmige Koppler mit Gewinde zur Verfügung.

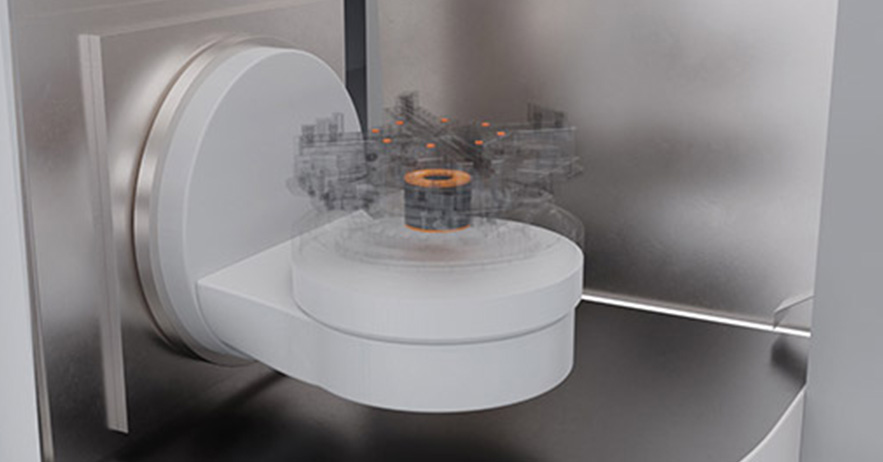

Die scheibenförmigen Koppelsysteme wurden dabei insbesondere in Applikationen eingesetzt, in denen auf eine sich bewegende Maschinenkomponente oder eine rotierende Welle die Übertragung von Energie und Signalen erfolgen soll.
Die Varianten an Radialkopplern finden Sie hier:

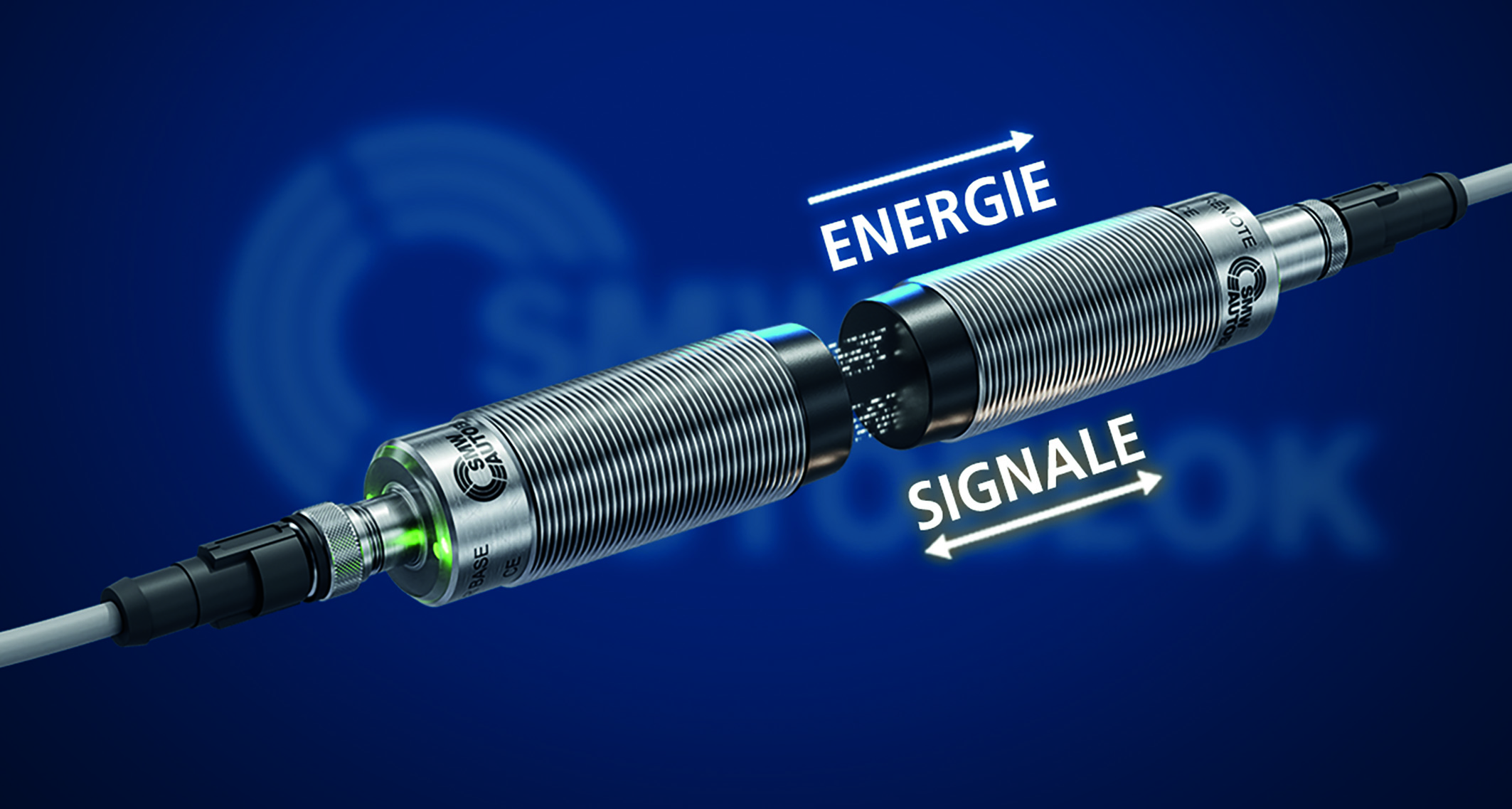

Die zylinderförmigen Koppler sind dagegen prädestiniert für Transportsysteme oder Applikationen mit Wechselsystemen wie Paletten- oder Formatwechsel.
Weitere Information zu den zylinderförmigen Kopplern finden Sie hier:
Energie- und Signalübertragung
Durch die potentialfreie Nahfeldübertragung über einen Luftspalt ergibt sich eine große Flexibilität in der Applikation. So kann man beispielsweise innerhalb eines Toleranzfeldes Versatz zwischen mobiler und stationärer Seite ausgleichen. Die Koppler können auch bei sehr hohen Drehzahlen, unter rauen Umgebungsbedingungen oder in Reinraumapplikationen eingesetzt werden. Je nach Koppler können dabei Luftspalte und nichtmetallische Hindernisse von 2 bis 10 mm überbrückt und ein Winkelversatz bis 20° ausgeglichen werden.
Eine Auswahl an Anwendungsmöglichkeiten für die jeweiligen Radialkopplersysteme sehen Sie hier:
Dynamic Pairing
Die Kopplersysteme unterstützen das Dynamic Pairing: Die stationäre Einheit kann also mit einer Vielzahl an unterschiedlichen mobilen Einheiten gleicher Bauart kommunizieren. Die Kommunikation einer Remote-Einheit mit verschiedenen Base-Einheiten ist ebenfalls möglich.
Die wichtigsten Eigenschaften der Kopplersysteme auf einen Blick
- Berührungslose und verschleißfreie Energie- und Signalübertragung über einen Luftspalt
- Dynamic Pairing
- Koppler in Scheibengeometrie mit Durchgang bieten die Möglichkeit, beispielsweise eine Welle durchzuführen oder eine Medienübertragung in Form eines Drehverteilers für Fluide oder Gase zu realisieren
- Luftspalte von 2 bis 10 mm
- Schutzart IP 67
- Unempfindlich gegenüber Vibrationen
- Auch in rauen, anspruchsvollen Umgebungsbedingungen einsetzbar
- Verschleißfrei
- Einfache Installation Plug & Work
Über SMW-electronics GmbH
SMW-electronics GmbH ist eine eigenständige Geschäftseinheit der SMW-AUTOBLOK Spannsysteme GmbH, einer weltweit führenden Unternehmensgruppe im Bereich der rotierenden und stationären Spanntechnik von Werkstücken bei Zerspanungsprozessen. Das (im September 2021 gegründete) Unternehmen bündelt die globalen Aktivitäten bezüglich digitalisierter Prozesse und Automation. Dazu zählen die Produktbereiche induktive Koppelsysteme für Energie und Daten, mechatronische Spannsysteme, Greifsysteme für Automation, Smart Sensorik und Messsysteme sowie die dazu gehörende Software. 2022 erfolgte der Bezug eines Neubaus der Energieeffizienzklasse 40 EE in Meckenbeuren. Hier arbeiten auf einer Grundfläche von ca. 1000 m2 über 2 Etagen Engineering, Produktion, Versuchsfeld, Lager, Logistik und Montage in modernen Räumen eng verzahnt zusammen. Durch die Zugehörigkeit zu einer weltweit agierenden Unternehmensgruppe ist SMW-electronics mit Niederlassungen und Vertretungen in mehr als 60 Ländern präsent. Die inländischen Kunden werden über ein enges Netz von Außendienstmitarbeitern betreut.
