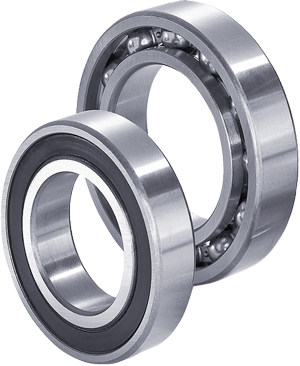

Rillenkugellager:
1000 und eine Konfigurationsmöglichkeit

Die Anwendungsingenieure von Findling finden für jede Aufgabenstellung die richtige Lösung – schnell, persönlich und unkompliziert.

Rillenkugellager sind Understatement pur. Sie halten sich dezent im Hintergrund und tragen dabei in zahlreichen Konstruktionen einen Großteil der Verantwortung. Sie sind robust, vielseitig und passen sich flexibel den unterschiedlichsten Anforderungen an. Egal ob in Hochleistungsmotoren, Förderanlagen oder feinen Messgeräten – Rillenkugellager sind überall und sorgen dafür, dass alles rund läuft. Dabei sind die Konfigurationsmöglichkeiten nahezu endlos.

Ob Toleranz- und Lagerluftklasse, Material, Beschichtung und Käfigform, maßgeschneiderte Dichtung oder passender Schmierstoff – im umfangreichen Portfolio von Findling Wälzlager gibt es für jede Aufgabenstellung die optimale Lösung. Die Karlsruher Wälzlagerspezialisten beraten bei der Auswahl und führen den Anwender anhand kluger Spezifikationen zum technisch wie wirtschaftlich perfekten Ergebnis.

Lernen Sie unser umfangreiches Rillenkugellager-Sortiment kennen. Konfigurieren Sie mit uns das perfekte Rillenkugellager für Ihre Anwendung

Anschlussmaße und Rundlaufgenauigkeit beeinflussen entscheidend die Lebensdauer und die Leistung eines Rillenkugellagers. Toleranzklassen spielen deshalb eine zentrale Rolle bei der Auswahl des passenden Produkts. Wellen-, Gehäuse- und Lagerpassung sind grundsätzlich vorab zu prüfen. Findling Wälzlager begleitet den Anwender zur optimalen Lösung. Verfügbar sind die Standardtoleranzen P0/PN ebenso wie die Sondertoleranzen P6 und P5.

Die Laufeigenschaften eines Wälzlagers hängen stark vom Betriebsspiel ab, das sich wiederrum aus den Einflussfaktoren Lagerluft, vorherrschenden Passungen, Temperatur, Drehzahl und Belastungskollektiv zusammensetzt. Unter Lagerluft versteht man den radialen Freigang des Innenrings im nicht montierten Zustand, während der Außenring festgehalten wird. Die Klassifizierung erfolgt in C0 bzw. CN für „normale Lagerluft“, C2 für „geringere Lagerluft als normal“, C3 für „höhere Lagerluft als normal“ und C4 als „höhere Lagerluft als C3“. Als „Marktstandard“ hat sich zudem die Bezeichnung CM durchgesetzt. Das „M“ steht für „Motoren-Qualität“ und definiert eine eingeschränkte Toleranz der Standard-Lagerluft C0.

Ringe und Kugeln von Rillenkugellagern gibt es bei Findling aus Wälzlagerstahl mit und ohne Maßstabilisierung. Darüber hinaus sind diese Lagerkomponenten auch aus Edelstahl, Keramik und weiteren Sonderwerkstoffen verfügbar. Maßstabilisierter Wälzlagerstahl sollte immer dann zum Einsatz kommen, wenn die Betriebstemperatur der Applikation oberhalb von 120 °C liegt. Die Maßstabilisierung sorgt dann für eine gleichmäßige Ausdehnung bzw. ein gleichmäßiges Schrumpfen des Stahls über das komplette Temperaturintervall der Anwendung, sodass die geforderten Toleranzen zu jeder Zeit sicher eingehalten werden. Wichtig: Mit steigender Temperaturklasse des Materials nimmt seine Tragfähigkeit ab (siehe Tabelle).

Der Wälzlagerkäfig hat entscheidenden Einfluss auf die Performance und Langlebigkeit von Rillenkugellagern. Er sorgt dafür, dass die Kugeln gleichmäßig verteilt und geführt werden, hält sie in Position und reduziert dadurch die Reibung. Käfigarten können je nach Baugröße und Anwendungsart variieren. Das Findling-Sortiment umfasst diverse Käfigausführungen für Rillenkugellager – aus Stahl- und Messingblech ebenso wie aus verschiedenen glasfaserverstärkten Kunststoffen.

Dichtungen sind ein lebensdauerrelevanter Bestandteil der Wälzlagerkonstruktion. Sie verhindern das Eindringen von Verunreinigungen und halten den Schmierstoff zuverlässig im Lager. Wälzlagerdichtungen sind in großer Vielfalt verfügbar – doch welche Ausführung eignet sich für welche Anwendung? Und welche Rolle spielen die Werkstoffe? Fragen, auf die die Experten von Findling Wälzlager professionelle Antworten wissen. Das Karlsruher Unternehmen liefert durch die Zusammenarbeit mit einer Vielzahl spezialisierter Technologiepartner nicht nur die größtmögliche Variantenvielfalt an Lagertechnik, sondern auch an Dichtungselementen.

Eine auf die Anwendungsbedingungen präzise abgestimmte Schmierstoffwahl wirkt überproportional lebensdauerverlängernd. Daher ist die Optimierung des Schmierstoffs ein wichtiger Bestandteil der Anwendungsberatung von Findling Wälzlager.
Wesentliche Eigenschaft von Fetten und Ölen ist die zuverlässige mechanische Trennung der Rollkörper von den Laufbahnen. Je nach Anwendungsfall benötigt man spezielle Fette, um diese Funktion zu erreichen. Vor allem folgende Aspekte wirken sich auf die Funktion aus:

• Anlauf- und Betriebstemperatur
• Drehzahl des Lagers
• externe Umgebungsbedingungen (Feuchtigkeit, Verschmutzung, Dämpfe/Gase …)

Die Anwendungstechnik von Findling analysiert die spezifischen Einsatzbedingungen der Rillenkugellager und empfiehlt eine passende Befettung.

Ist die Anwendung speziell, kann die Lagertechnik oftmals nicht „von der Stange“ kommen. Selbstverständlich unterstützt Findling seine Kunden bei der Konstruktion ihres individuellen Rillenkugellagers, das dank der hauseigenen Befettungsanlage auch mit speziellen Schmierstoffen geliefert werden kann. Bei der professionellen Anwendungsberatung von Findling Wälzlager werden mittels Computersimulationen und den hauseigenen ABEG^®-Berechnungsprogrammen die Kundenanforderungen der jeweiligen Applikation genaustens analysiert.
