Messgeräte für eine hocheffiziente Automatisierung

Eine Werkzeugmaschine hat nur dann eine hohe Funktionale Sicherheit, wenn ihre Steuerung jederzeit die exakte Position der Achsen kennt. Längen- und Winkelmessgeräte von AMO sind für die Positionsbestimmung an Maschinenachsen optimal geeignet, denn sie bieten hohe Auflösungen von bis zu 0,125 µm und Genauigkeiten von bis zu ±3 µm/m. Die Messgeräte sind außerdem extrem unempfindlich gegenüber den typischen Umwelteinflüssen, die im Umfeld von Werkzeugmaschinen auftreten: Staub, Feuchtigkeit und Vibrationen.

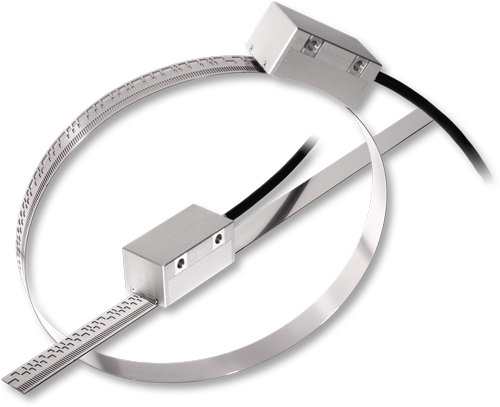

Um die Kriterien der Funktionalen Sicherheit zu erfüllen, müssen an bewegten Werkzeugmaschinenachsen regelmäßig zwei Positionswerte unabhängig voneinander ermittelt werden. Zu diesem Zweck können zwei verschiedene Messgeräte eingesetzt werden, was allerdings relativ teuer ist. Die absoluten Längen- und Winkelmessgeräte von AMO sind hier die ideale Lösung: Sie ermitteln immer zwei redundante Positionswerte – der Einsatz eines zweiten Messgeräts ist nicht erforderlich.

Ein weiterer Vorteil der absoluten Längenmessgeräte und Winkelmessgeräte von AMO ist die rein serielle Ein-Geber-Datenübertragung (EnDat-2.2 /EnDat 3 oder SIEMENS DRIVE CLiQ-Schnittstelle). Sie ist deutlich kostengünstiger als analoge Übertragungsverfahren oder der Einsatz von zwei Messgeräten je Achse, durch den ebenfalls zwei redundante Positionswerte gemessen werden können.

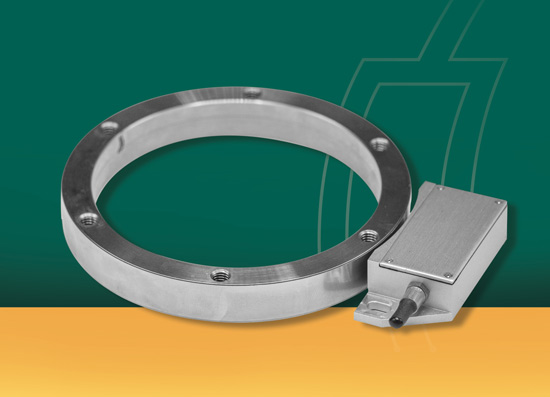

Maschinenbauer sind jetzt noch flexibler, denn AMO hat die Montagetoleranzen seiner Messgeräte-Baureihen WMK 2030 und LMK 2030 im Vergleich zu denen der Standardgeräte deutlich erweitert: von ± 200 µm auf ± 400 µm. Gleichzeitig wurde der nominale Luftspalt auf 700 µm vergrößert – bei gleichbleibenden technischen Kennwerten hinsichtlich der Genauigkeit und Performance. Mit den neuen Montagetoleranzen können die Messgeräte jetzt auch in Positionen in die Anwendungen eingebaut werden, in denen das bisher nicht möglich war.

AMO hat mehr als 20 Jahre Erfahrung in der Entwicklung und Herstellung sowie dem weltweiten Vertrieb von induktiven Längen- und Winkelmessgeräten. Die Produkte sind seit vielen Jahren auch im High End-Bereich von Werkzeugmaschinen, Halbleiteranlagen und in der Medizintechnik im Einsatz. Das Unternehmen ist weltweit in den wichtigsten Industrieländern vertreten.
