Flüssigkeitskühlkörper von CTX
Coole Lösung bei hohen Temperaturen
Elektronische Hochleistungssysteme erzeugen Temperaturen, die mit herkömmlichen Kühllösungen nicht mehr in den Griff zu kriegen sind. Hier kommen die Flüssigkeitskühlkörper von CTX zum Einsatz. Die maßgeschneiderten Systeme sind die Königsklasse unter den Kühllösungen. Direkt am Hotspot montiert, führen sie innerhalb kürzester Zeit mehr Wärme ab als jedes andere Kühlsystem.
Anwendungsoptimierte Herstellungsverfahren
Das Prinzip der Flüssigkeitskühlung ist seit vielen Jahren bewährt: Wasser, Glykol, Öl, Alkohol oder – in Ausnahmefällen – Gase fließen als Kühlmittel durch Rohre aus Kupfer, Aluminium oder Edelstahl im Innern einer Aluminium- oder Kupferplatte. Die Kühlmittel transportieren die Wärme des zu entwärmenden elektronischen Bauteils bis zu 25 Prozent effektiver ab als aktive Kühlsysteme. Wegen ihrer hohen Leistungsdichte können Flüssigkeitskühlkörper kompakt gebaut werden. CTX bietet effiziente und anwendungsspezifische Flüssigkeitskühlungen an, die je nach Einsatz unterschiedlich gefertigt werden.
- Heatspreader-Lösungen mit integrierten Heatpipes
- Kühlkörper mit Kupfer-Inlay
- kaltfließgepresste Pin-Block-Kühlkörper
- löt-, clip- oder schraubbare Leiterplattenkühler
- einbaufertige Sets aus Kühlkörper, Isolierungen, Montagebolzen etc.

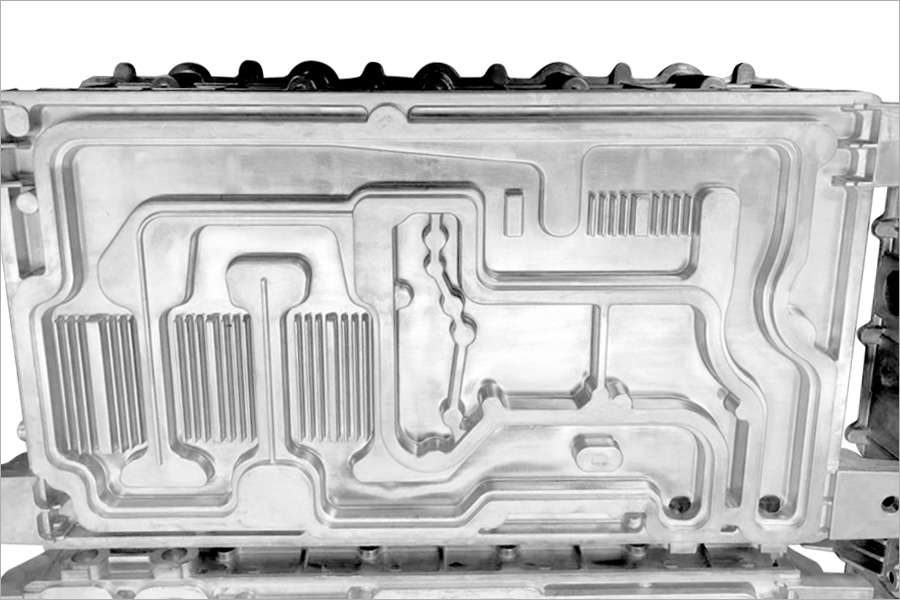

Flüssigkeitskühlkörper aus Aluminiumdruckguss
Dieses Verfahren ist geeignet für die Herstellung von großen Mengen an Kühlsystemen, bspw. für die Elektromobilität. Mithilfe des Druckgusswerkzeugs lassen sich mehrere Kühlplatten mit schwierigen Kühlkörpergeometrien in einem Druckvorgang produzieren. Hierdurch ist das Verfahren bei hohen Kühlkörperstückzahlen unvergleichlich effizient.

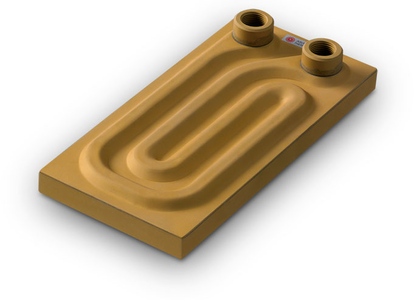

Hochtemperaturverlötete Flüssigkeitskühlkörper
High-End-Anwendungen oder komplexe Geometrien erfordern besondere Lösungen: Hier kommen die sogenannten Brazed-Kühlkörper zum Einsatz. Bei ihnen werden Ober- und Unterplatte durch Hochtemperaturlöten miteinander verbunden und die Kühlkanäle in die Platten gefräst.
Reibrührgeschweißte
Flüssigkeitskühlkörper
Das Reibrührschweißen eignet sich für die Herstellung von Flüssigkeitskühlkörpern für den Einzel- und Prototypenbau, aber auch für die Serienfertigung. Ein Vorteil ist, dass die Kühlkörper keine gesonderten Rohre benötigen, da die Kühlkanäle in die Aluminiumkühlplatte gefräst werden. Hierdurch müssen auch keine Mindestbiegeradien von Rohren beachtet werden.
Kaltfließgepresste
Flüssigkeitskühlkörper
Für IGBTs und andere elektronische Hochleistungsbauteile ist das Kaltfließpressen das ideale Verfahren. Die leistungsstarken Kühlkörper werden aus Reinkupfer oder -aluminium hergestellt. Das Herstellungsverfahren sorgt für eine verlustfreie Wärmeleitung zwischen Finnen, Kühlrohren und Kühlplatten. Der Formgebung der Stifte und Rippen sind dabei kaum gestalterische Grenzen gesetzt.
Extrudierte
Flüssigkeitskühlkörper
Wenn große Serien an Flüssigkeitskühlkörpern benötigt werden, bietet sich das Extrusionsverfahren an. Bei diesem erfolgt die Fertigung der aus Aluminium bestehenden Kühlkörper in einer schrittweisen Extrusion, wodurch der innere Kühlkanal stabil bleibt.
Sie benötigen große Serien an Flüssigkeitskühlkörpern?
Customizing und Service
Sie wissen genau, was Sie brauchen und suchen einen kompetenten Partner für die Umsetzung? Wenn Sie sich für eine Kühllösung von CTX entscheiden, profitieren Sie von kompetenter Beratung, einer schnellen Auftragsbearbeitung und zuverlässigen Lieferzeiten. CTX realisiert für Sie in jedem Fall passgenaue Flüssigkeitskühlkörper – von der ersten Idee über die Einzelteil- oder Serienfertigung bis hin zum Verpackungsdesign. Dabei beschränkt sich der Service nicht nur auf die Lieferung der applikationsspezifisch ausgelegten und gefertigten Kühlkörper. Auf Wunsch werden auch einbaufertige Kühllösungen (bei Bedarf inklusive montierter Einpressteile und Wärmeleitmaterialien) in einer bedarfsgerechten Verpackung geliefert.
Aktive und passive Kühlung mittels
Luft, Flüssigkeiten oder Heatpipes
Leistungsstarke Kühllösungen für eine
schnelle und effiziente Wärmeableitung
Anwendungsspezifische Kühllösungen
nach Kundenvorgaben
ÜBER CTX THERMAL S
OLUTIONS
CTX Thermal Solutions gehört zu Europas führenden Herstellern von Kühlkörpern für die Leistungselektronik. Das Unternehmen verfügt über ein breites Portfolio an Kühlkörperbauarten. Es reicht von passiven Kühllösungen wie Profilkühlkörper bis hin zu aktiven Kühlsystemen wie Flüssigkeitskühlkörper oder Heatpipes. Neben dem umfangreichen Standardprogramm realisiert CTX auch Kühlkörper nach Zeichnungsvorgabe oder begleitet Kunden bei der Neuentwicklung anwendungsspezifischer Kühllösungen. Für die Fertigung nutzt CTX alle relevanten Herstellungsverfahren von Druckguss bis Skived Fin. Ein Netzwerk mit internationalen Fertigungspartnern stellt eine hohe Verfügbarkeit sicher. Thermische Simulation und die komplette logistische Abwicklung des Warentransports vervollständigen das Serviceangebot. Kühllösungen von CTX finden sich in der Elektronik für die Stromversorgung, Elektromobilität, Antriebs- und Steuertechnik, Medizin- oder Agrartechnik.
CTX wurde 1997 gegründet und beschäftigt über 35 Mitarbeiter an seinem Stammsitz in Nettetal. Das zertifizierte Qualitäts- und Umweltmanagementsystem entspricht den Anforderungen der DIN EN ISO 9001:2015 sowie der DIN EN ISO 14001:2015.
Wir erarbeiten gern gemeinsam mit Ihnen eine applikationsspezifische Lösung.
Sprechen Sie uns jetzt an und lassen Sie sich beraten!
