Hohe Drehmomente und sicherer Halt –
mit Spannelementen von KBK
mit Spannelementen von KBK
Sie übertragen hohe Drehmomente und fixieren Bauteile sicher auf der Welle: Spannsätze, Schrumpfscheiben und Klemmringe von KBK sind in den verschiedensten Branchen im Einsatz.
Welle-Nabe-Verbindungen für jede Anwendung
Ob Fördertechnik, Heavy Duty-/Schwerlast-Anwendungen, Windenergieanlagen oder Rührwerke in der Lebensmittelindustrie: Wir von KBK haben für jede Antriebsaufgabe die optimale Welle-Nabe-Verbindung im Programm.
- Klemmringe: sichern Bauteile auf Vollwellen und übertragen Drehmomente auf Hohlwellen
- Spannsätze: eignen sich optimal für die spielfreie Drehmoment-Übertragung zwischen Welle und Nabe
- Schrumpfscheiben: stellen eine spielfreie Verbindung zwischen der Hohlwelle des Getriebes und der Antriebswelle her
Ruckzuck montiert: Unsere Schnellspannsätze
Oft ist für die Montage von Maschinenelementen nicht viel Zeit. Deshalb haben wir unsere selbstzentrierenden Schnellspannsätze entwickelt: Mit ihrer Hilfe können Bauteile im Handumdrehen sicher auf einer Welle fixiert werden. Vier verschiedene Geometrien sowie eine Vielzahl von Baugrößen stehen Konstrukteuren zur Verfügung.
Schnellspannsätze von KBK
- werden mit einem einfachen Maulschlüssel ohne viel Kraftaufwand montiert,
- sind für mittlere Drehmomente von 3 Nm bis 1.340 Nm konzipiert,
- erreichen eine Rundlaufgenauigkeit von 0,02 mm bis 0,04 mm.
Ideal für den Heavy Duty-Bereich
Speziell für Schwerlastanwendungen wie Steinbrecher oder Maschinen im Bergbau haben wir die Spannsätze KBS10 und KBS18 konzipiert. Diese Varianten bieten hohe Drehmomente von 610.000 Nm (KBS18) bzw. 249.000 Nm und weisen keine Axialverschiebung bei der Montage auf.
Standard statt Spezialanfertigung: Innenspannsätze
Was Sie bei anderen Herstellern als Spezialanfertigung teuer bezahlen müssen, gibt es bei uns als Standard: Innenspannsätze, mit denen Sie gleich zwei Naben- bzw. Zahn- oder Kettenräder auf einer Welle befestigen können. Unsere Innenspannsätze der Serie KBS62 erreichen Gesamtdrehmomente zwischen 950 Nm und 1.071.000 Nm.

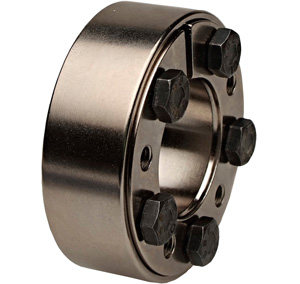

Für höchste Drehmomente: Schrumpfscheiben
Unsere Schrumpfscheiben der Baureihen KBS19 und KBS19/1 stellen eine spielfreie Verbindung zwischen der Hohlwelle des Getriebes und der Antriebswelle her. Die Scheiben übertragen sehr hohe Drehmomente von bis zu 327.000 Nm und sind selbsthemmend bzw. selbstzentrierend.
Unsere Schrumpfscheiben
- eignen sich für Hohlwellen mit Durchmessern von 14 mm bis 280 mm,
- haben gute Rundlaufeigenschaften,
- sind auch bei Biegebelastungen einsetzbar.
Sicher ist sicher: Individuell konstruierte Klemmringe
Zur Sicherung von Bauteilen auf Vollwellen können auch Klemmringe verwendet werden. Viele Maschinenbauer finden allerdings nicht die Klemmringe, die ihren Anforderungen entsprechen. Bei uns bekommen Sie dagegen auf Wunsch maßgeschneiderte Klemmringe – das ist einmalig am Markt!
Klemmringe von KBK gibt es
- für Wellendurchmesser von 4 mm bis 50 mm,
- in geschlitzter und geteilter Ausführung,
- auch in einer Variante für Gewinde,
- für Axialkräfte von 867 N bis 145.560 N,
- optional mit Passfedernuten, individuellen Bohrungen oder in verschiedenen Verhältnissen von Außen- zu Innendurchmesser.
Haben wir Ihr Interesse geweckt? Unser Team berät Sie gerne – kostenlos und unverbindlich!
Starke und kombinierbare Antriebslösungen – genau das bietet KBK seit 20 Jahren erfolgreich in den Produktsparten Metallbalg-, Elastomer-, Überlast- und Distanzkupplungen, Spannsätzen sowie Messgetriebe für die Antriebstechnik/Automatisierungstechnik an. Qualitativ hochwertige Produkte von KBK werden mittlerweile rund um die Welt in mehr als 45 Ländern vertrieben.
Die Firma KBK Antriebstechnik GmbH wurde 2003 von Herrn Robert Karpstein und Bernd Brenner in Trennfurt gegründet. Beide Gesellschafter brachten langjähriges fundiertes Wissen und Erfahrung mit in die Neugründung. Mittlerweile sitzt KBK in Klingenberg am Main und beschäftigt ca. 50 Mitarbeiter.
