Die Antwort auf höchste Anforderungen
Die neuen HTx36-Drehgeber

HTx36-Drehgeber sind optimiert für Anwendungen mit höchsten Anforderungen an Messwerterfassung und Lebensdauer. Sie lassen sich optimal auf die jeweilige Applikation konfigurieren. Die Signalverarbeitung erfolgt mit digitaler Präzision und ist in zwei Resolution-Levels verfügbar.

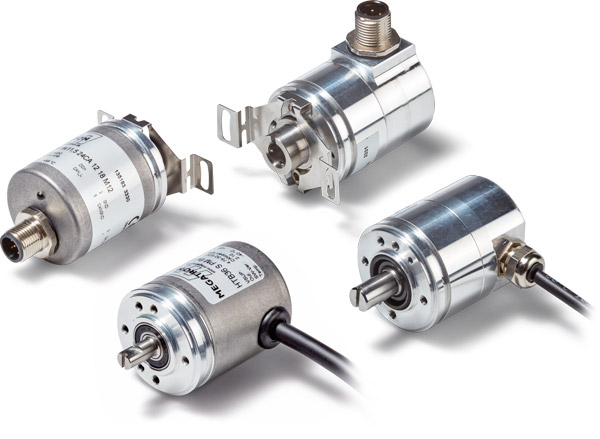

Megatron HTx36

Widerstandsfähig

Unsere 3D-Hall-Drehgeber sind schock- und vibrationsfest und halten dank der doppelt kugelgelagerten Welle hohen Achslasten stand.

Kompatibel

Die HTx36-Encoder sind mit folgenden Schnittstellen ausgestattet: CANopen, SAE J1939, SSI, SER, SPI, PWM, Inkrementell und bieten als Absolutwertgeber bis zu 16 bit Singleturn-Auflösung und 43 bit Multiturn-Auflösung; als Inkrementalgeber bis zu 16384 Imp./Udr.

Konfigurierbar

Mit den vielfältigen Optionen lassen sich HTx36-Drehgeber optimal konfigurieren. Darüber hinaus passt MEGATRON die Drehgeber an die Applikation an; z. B. mit spezifischen Signalausgangsfunktionen, speziellen Wellengeometrien oder individuellen Kabellängen.

Der HTx36E im Resolution Level High
Beste Auflösung und Präzision dank Sensortechnologie auf höchstem Niveau

Er realisiert das heute technisch machbare im Bereich der kontaktlosen Winkelsensorik

Als Absolutwertgeber mit Energy-Harvesting-Technologie:

  • Digitale Signalausgänge, CANopen, CAN SAE J1939, SSI
  • Patentierte Batterie- und getriebelose True-Power-On Multiturntechnologie
  • Singleturnauflösung bis 16 Bit
  • Multiturnauflösung bis 43 Bit
  • Patentierte Technologie für eine Systemgenauigkeit < 0,35° (Singleturn)

Als Inkrementalgeber:

  • Von 1 bis 16384 Imp./Udr. in 1 Inkrement-Schrittweite bestellbar
  • Optional vom Anwender parametrierbare Indeximpuls (Z)-Position
  • Differenzielle Signalausgabe (TTL, HTL, Open Collector, Linedriver)
  • Niedriger Signaljitter

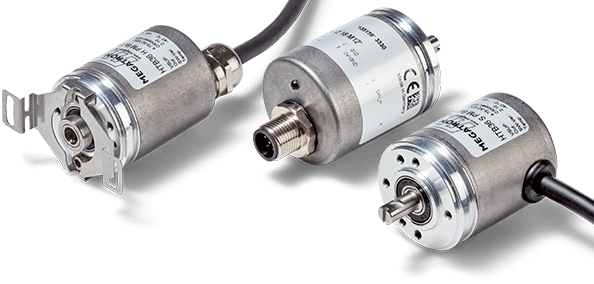

MEGATRON Drehgeber HTx36E

Informieren Sie sich jetzt über die Eigenschaften unseres magnetischen HTx36E-Drehgeber im Resolution Level High!

Der HTx36 im Resolution Level Standard
Der Drehgeber setzt Maßstäbe in Sachen Robustheit und Flexibilität

Er schließt die Lücke zwischen einfachen und Heavy-Duty-Anforderungen

Als Absolutwertgeber:

  • Single- oder Multiturnvariante
  • Analoge Spannungs-/Stromausgänge, PWM oder mit digitalen Ausgängen SSI, SSI + UVW bis 16 Polpaare, SER, SPI
  • Bis zu 14 bit Auflösung
  • Auch mit redundanter Sensorik

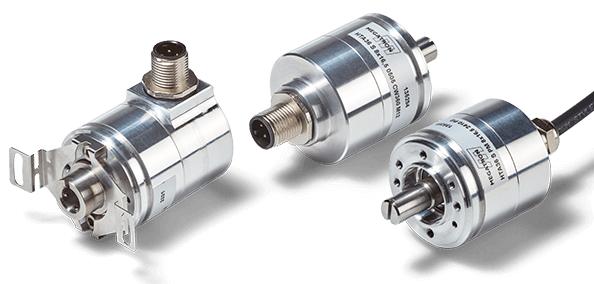

MEGATRON Drehgeber HTx36

Als Inkrementalgeber:

  • Ausgangssignale A, B, Z, auch differenziell A, A/, B, B/, Z, Z/
  • Optional Ausgänge OC, TTL, PP
  • Von 1 bis 1024 Imp./Udr. in 1 Inkrement-Schrittweite bestellbar
  • UVW-Signale zur Motorkommutierung bis 16 Polpaare

Informieren Sie sich jetzt über die Eigenschaften unseres magnetischen HTx36-Drehgeber im Resolution Level Standard!

HTx36 und HTx36E eignen sich ideal als

  • Positionsgeber für Tänzerwalzen,
  • Steuerelement zur Blattverstellung in Windkraftanlagen,
  • Positionsfeedback-Geber von Solar-Panels,
  • Motorfeedback von BLDC-Motoren,
  • Positionsgeber in der Steuerung von Hochdruckspritzen auf Löschfahrzeugen,
  • sowie zur Probenpositionierung in Laborgeräten.

Haben wir Ihr Interesse geweckt? Dann kontaktieren Sie am besten gleich unsere Drehgeber-Spezialisten. Wir freuen uns auf Ihre Anfrage!

Das ist MEGATRON

Seit 1960 entwickeln, produzieren und vertreiben wir nicht nur Präzisionsdrehgeber verschiedenster Art, sondern auch Industrie-Joysticks, Weg- und Kraftsensoren, Präzisionswiderstände, Kunststoffkleinteile und Elektronikgehäuse. Unsere Produkte und die unserer langjährigen internationalen Partner vermarkten wir weltweit – und passen sie bei Bedarf individuell an die Anwendungen unserer Kunden an.
