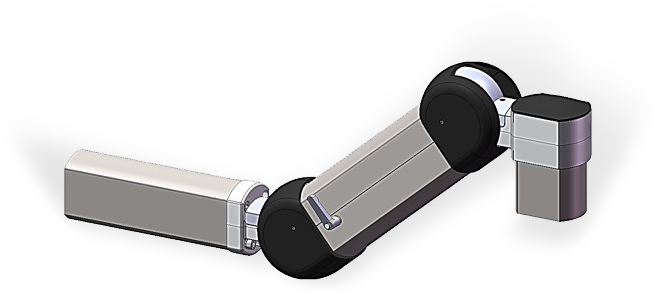

Höhenverstellsystem GTV light

Klein, leicht, flexibel und modular

Ergonomische Arbeitsplatzgestaltung

Kombinierbar mit Geräteträgersystem GTN II

Anbindung mit Standardkomponenten

Mit dem GTV light hat ROSE Systemtechnik die Produktfamilie seiner Geräteträgersysteme erweitert und dem erfolgreichen Höhenverstellsystem GTV auf vielfachen Kundenwunsch einen „kleinen Bruder“ an die Seite gestellt. Das kleinere und deutlich kostengünstigere GTV light ermöglicht es, HMI-Arbeitsplätze ergonomisch zu gestalten sowie Steuergehäuse und Panel PCs aus beengten Arbeitsräumen herauszuschwenken. Jeder Bediener kann individuell seine Position einstellen.

Das GTV light zeichnet sich durch folgende Merkmale aus:

  • Lastbereich optimiert für kleine Steuergehäuse und gekapselte Panel PCs
  • Hohe Torsionssteife durch ein geschlossenes Profil
  • Geringes Eigengewicht
  • Flexibler und modularer Aufbau
  • Einbettung in bestehende Systeme möglich
  • Verwendung als Zusatzausstattung möglich
  • Ansprechendes Design
  • Deutlich geringerer Preis

Das Höhenverstellsystem GTV light lässt sich problemlos in das bekannte Geräteträgersystem GTN II integrieren. Das ermöglicht zahlreiche Kombinationsmöglichkeiten im Aufbau und auch bestehende Systeme lassen sich unter ergonomischen Gesichtspunkten nachträglich ohne großen Aufwand umrüsten. Durch ein globales Netz von Produktions- und Vertriebsstätten ist das GTV light weltweit mit kurzen Lieferzeiten verfügbar.

Eigenschaften des GTV light:
  • Lastbereich: 5 – 25 kg
  • Schutzart: IP 54
  • Hub: 400 / 600 / 800 mm
  • Kabeldurchgang: in Anlehnung zu GTN II
  • Eigengewicht: ca. 5 kg
  • Temperaturbereich: bis ca. 80°C
  • Lebensdauer: 50.000 Hübe
  • Stufenlose Verstellung
  • Einstellbare Endanschläge
  • Einstellbarer Lastbereich
  • Position feststellbar
  • Durchgehender Potentialausgleich
Variable Anbindung von Steuergehäuse und Panel PCs

Standard ist die Anbindung mit GTN II. Über Adapter lässt sich das GTV light aber auch mit dem kleineren Tragarmsystem GTS oder einem auf Ø 48mm Rundrohr basierenden Tragarmsystem kombinieren.

Die Anbindung des Steuergehäuses kann hängend (Abgang zur Steuerung nach unten) oder stehend (Abgang zur Steuerung nach oben) erfolgen – ein Vorteil in Anwendungsfällen, in denen im oberen Bereich der Maschine keine ausreichend feste Struktur vorhanden ist. In diesen Fällen kann das GTV light mit GTN II Komponenten auch im unteren Bereich der Maschine, zum Beispiel am Maschinenbett, angebunden werden.

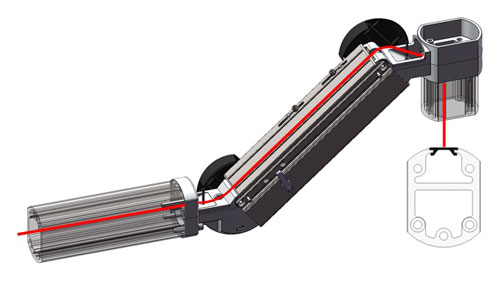

Einfache Kabelverlegung durch leicht zugänglichen Kabelkanal
  • Zur Einführung der Kabel lassen sich die Kunststoffabdeckungen sowie der aufgeclipste Deckel des Kabelkanals ohne großen Aufwand demontieren.
  • Die Verwendung der offenen GTN II Profilvariante vereinfacht die Installation durch den offenen Kabelkanal zusätzlich.
  • Der Bereich des Kabelkanals ist räumlich von den mechanischen Komponenten getrennt, um Quetsch- und Scherstellen für die Kabel zu vermeiden.
  • Die nachträgliche Installation bzw. der Austausch von Kabeln ist ohne großen Aufwand möglich.

Einsatzgebiete

  • Werkzeugmaschinen
  • Verpackungsmaschinen
  • Maschinen aus dem Bereich Druckerei
  • Montageautomation
  • Prozessüberwachung
  • Automobilproduktion
  • Automatisierungstechnik
