Ideal für kleine Bauräume:
Die modularen lifgo®-Zahnstangengetriebe
Unsere lifgo®-Zahnstangengetriebe können hohe Hub- und Querkräfte aufnehmen. Durch ihre vierfach-rollengeführte, lineare Zahnstange erfüllen sie zudem höchste Ansprüche an die Positioniergenauigkeit. Dank ihrer modularen Bauweise können sämtliche Getriebe frei miteinander kombiniert werden. Ihre flexiblen Einsatzmöglichkeiten stellen die Getriebe in einem neuen digitalen Druckverfahren zur Tubendekoration unter Beweis.
So kommt die Dekoration auf die Tube
Dank eines neuen digitalen Druckverfahrens ist für einen Anbieter von Siebdruckmaschinen zur Tubendekoration nun die lückenlose 360°-Bedruckung von Artikeln möglich. Die Einheiten für die einzelnen Verfahrensschritte sind insgesamt kompakter geworden, so dass der Kleber direkt in der Foliereinheit auf die Folie aufgetragen wird. Die Dekore und metallisierten Schichten werden im indirekten Digitaldruck mit einer Übertragungseinheit auf den Artikel aufgebracht. Für die exakte Führung dieser Einheiten sorgen die hochgenauen lifgo®-Zahnstangengetriebe der Baugröße 5.0 von LEANTECHNIK in Excenter-Bauweise. Die Konstrukteure haben sich bewusst für diese Getriebe entschieden, weil sie dank der kompakten Kombination aus Antrieb und Führung ideal in den engen Bauraum der Maschinen passen. In der Excenter-Version ist auch das Zahnflankenspiel individuell an die Anwendung anpassbar.
lifgo® 5.0-Zahnstangengetriebe überzeugen in der digitalen Drucktechnik durch außergewöhnliche Eigenschaften:
- Die Getriebe führen und positionieren die Übertragungswalze
- Sie sind geeignet für hohe Anpresskräfte
- Hubkräfte von bis zu 2.000 N
- Antrieb der Folienumlenkungsrollen zur präzisen Ausrichtung der Folie
- Ideal geeignet für dynamische Bewegungen
- Hubgeschwindigkeiten von bis zu 3 m/s
- Flexible Walzen- und Rollenführung
- Exakte Dekoration oder Folierung von Tuben unterschiedlicher Größen
- Hohe Flexibilität durch das Baukasten-Prinzip
- das Zahnflankenspiel ist an die Anwendung anpassbar
- gehärtete Zahnstangen, um übermäßigen Verschleiß zu vermeiden

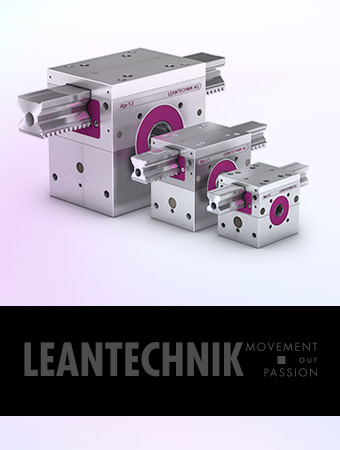

lifgo®: Hochgenaue Zahnstangengetriebe mit 4-facher Rollenführung
lifgo®-Zahnstangengetriebe können aufgrund ihrer 4-fach-Rollenführung hohen Querkräften standhalten und Traglasten von bis zu 25.000 N aufnehmen (lifgo® 5.4). Sie wurden speziell für Anwendungen entwickelt, in denen schnelle und präzise Hubbewegungen ausgeführt werden müssen. Die Getriebe sind in fünf verschiedenen Varianten mit jeweils vier Baugrößen lieferbar (lifgo® SVZ: 3 Größen) und ermöglichen die Konstruktion verschiedenster Positioniersysteme. In Hubsäulen und Hubtischen werden sie ebenso verbaut wie in Palettier- und Zuführeinrichtungen sowie in Pick-and-Place-Anlagen.
Fünf Varianten für unbegrenzte Einsatzmöglichkeiten:
Das lifgo®-Basisgetriebe lässt sich in nur wenigen Schritten zum lifgo® linear Getriebe umbauen, so dass keine kostspieligen Neuanschaffungen anfallen. Bei langen Fahrwegen können beliebig viele Zahnstangen aneinander gelegt werden.
lifgo® doppel ist im Gegensatz zum Standardgetriebe mit zwei Zahnstangen ausgestattet und eignet sich bestens für Greifer -und Schließbewegungen sowie Zentrieraufgaben. Es kann unkompliziert zum lifgo® linear doppel modifiziert werden und somit ebenfalls lange Wege realisieren.
Das Zahnstangengetriebe lifgo® 5.4 ist ein wahres Kraftpaket und eignet sich für Anwendungen mit Lasten von bis zu 2,5 t.
Hier PDF zu den lifgo®-Zahnstangengetrieben downloaden.
NEU: lifgo® SVZ –
Unser geräuscharmes Zahnstangenhubgetriebe
Profitieren auch Sie von den Vorteilen unserer lifgo® Zahnstangengetriebe:
- Jede Baureihe ist in drei Größen und als Excenter-Version erhältlich
- Hubkräfte zwischen 2.000 und 25.000 N
- Drehmomente von 20 Nm bis 1000 Nm
- Vierfach rollengeführte Zahnstange
- Hohe Querkraftaufnahme und Positioniergenauigkeit
- Langlebigkeit und Zuverlässigkeit
- Konfiguration individueller Zahnstangengetriebe möglich
Weitere Infos zu unseren leistungsstarken lifgo®-Zahnstangengetrieben finden Sie hier!
Unzählige Kombinationen aus dem Baukasten
Dank unseres modularen Baukastensystems können sämtliche lifgo®-Zahnstangengetriebe frei miteinander kombiniert werden. Auch eine Verbindung mit unseren leanSL®-Getrieben ist problemlos möglich. Diese Zahnstangengetriebe sind mit einer rundgeführten Zahnstange ausgestattet und eignen sich besonders für einfache synchrone Hubaufgaben ohne Querkraftaufnahme. Neben einfachen Zahnstangengetrieben fertigen wir auch teil- und funktionsfertige Positioniersysteme. Sie werden bei Bedarf als Komplettlösung geliefert, die der Kunde nur noch an seine Anlage anzuschließen braucht.
leantranspo®: Unsere Plug-and-Play-Lösung für Ihre Anwendung
Sie benötigen ein individuelles Positioniersystem, das genau auf Ihre Anforderungen zugeschnitten ist? Wir helfen Ihnen gern! Unsere Ingenieure und Techniker entwickeln und konstruieren Handling- und Positioniersysteme, die exakt Ihren Vorgaben entsprechen. Die Anlagen sind wahlweise teil- bzw. funktionsfertig und bestehen aus Zahnstangengetrieben, Anbauteilen, Motoren und Stahlbau.
Das sind Ihre Vorteile beim Einsatz unserer leantranspo®-Komplettsysteme:
- Sie sparen Zeit und Aufwand durch Plug-and-Play
- Sie profitieren von maximaler Flexibilität dank unseres Baukastensystems
- Sie erhalten eine optimal an Ihre Anwendung angepasste Anlage
Mit leantranspo® bieten wir Ihnen vollständig konfektionierte Hubtische und Hubsäulen, Pick-and-Place-Anlagen, Pressen-Transfer-Anlagen uvm. Sprechen Sie uns an!
Jetzt Kontakt aufnehmen und kostenlose Beratung anfordern.
Seit über 25 Jahren entwickelt LEANTECHNIK in Oberhausen leistungsstarke Zahnstangengetriebe für die Automatisierungstechnik. Was uns bewegt, ist der Anspruch, unseren Kunden durch unser Produkt stets ein Höchstmaß an Präzision, Geschwindigkeit und Zuverlässigkeit zu bieten und gleichzeitig dem Nutzer volle Flexibilität zu gewährleisten.
In jeder erdenklichen Branche, in der präzise und synchrone Positionierungsaufgaben gelöst werden müssen, kommen die Produkte zum Einsatz: Ganz gleich, ob in der Verkehrstechnik, in der Automobilindustrie, im Anlagen- und Maschinenbau oder der Lebensmittel- und Chemieindustrie.
Dann vereinbaren Sie am besten gleich eine kostenlose Beratung. Wir freuen uns auf Ihre Anfrage!
