Passt genau: CTX Gehäusetechnik für die Leistungselektronik
Gehäusetechnik schützt empfindliche Elektronik zuverlässig vor Umwelteinflüssen, mechanischen Belastungen und elektrostatischer Entladung. Und: Durch die passende Konstruktion leitet sie Wärme ab und wird so zum schützenden Kühlkörper, der bei entsprechender Oberflächenbehandlung auch für eine sehenswerte Optik sorgt. Kurzum: Gehäusetechnik sichert die Langlebigkeit elektronischer Geräte und vereint dafür Funktion und Design. CTX Thermal Solutions entwickelt maßgeschneiderte Gehäuse-Lösungen – vom Einzelstück bis zur Serie, vom Schaltschrankmodul bis zum embedded PC.
Industrielle Gehäusetechnik: Die Vorteile
Viele Industrien profitieren von der Gehäusetechnik. CTX fertigt sie zum Beispiel für Steuerungseinheiten im Maschinen- und Anlagenbau, mit EMV-Schutz für Komponenten in der Automatisierungstechnik sowie in hygienischer Ausführung für die Medizintechnik. Anwender schätzen die Vorteile:
Sicherheit & Schutz
- Gehäuse verhindern Beschädigungen durch Feuchtigkeit, Staub, Korrosion oder mechanische Einwirkung.
- Sie sind wahlweise mit IP-Schutzarten bis IP69K erhältlich.
Funktionale Integration
- Die Gehäuse können die Funktion eines Kühlkörpers übernehmen. Die Wärmeableitung erfolgt über glatte oder gerippte Metalloberflächen – passiv oder aktiv unterstützt.
- Mit einer entsprechenden Beschichtung sorgen Gehäuse für eine EMV-Abschirmung. Dies schützt Elektronik und Umgebung vor störenden elektrischen sowie magnetischen Feldern.
Flexibel & individuell
- CTX entwickelt kundenspezifische Sonderlösungen, die das Unternehmen in den Verfahren Druckguss, Extrusion und Stanzbiegetechnik herstellt.
- Mit einer Vielzahl an Werkstoffen wie Stahlblech, verzinktes Stahlblech, Aluminium und Edelstahl lassen sich Gehäuse applikationsspezifisch anpassen.
Design trifft Technik
- Oberflächenveredelungen wie Lackieren, Eloxieren oder Bedrucken machen Gehäuse robust und optisch ansprechend.
- Eine individuelle Farbgebung oder Gestaltung in Markenoptik sind machbar.
Mit individueller Beratung zur passgenauen Lösung
Die Bandbreite an Elektronikgehäusen ist groß. Sie reicht von der Größe eines Mobiltelefons bis hin zu kleinen Handgepäck-Reisekoffern. Es gilt, die Anforderungen an Design und Funktion zu vereinen. Eine individuelle Beratung geht dafür der Gehäuse-Entwicklung voraus. CTX bespricht dafür mit dem Anwender typische Fragestellungen:
Funktion bestimmt Form
- Was soll das Gehäuse leisten: Schutz oder auch Wärmeabfuhr?
- Wie groß ist der Platzbedarf der zu verbauenden Elektronik?
- Wird das Gehäuse sichtbar sein? Gibt es dafür bestimmte Farb- oder Oberflächenvorgaben?
Einsatzgebiet klären
- Kommt das Gerät Indoor oder Outdoor zum Einsatz?
- Welche IP- und EMV-Schutzklassen sind zu erfüllen?
Montage & Integration
- Werden Tragegriffe, Stellbügel oder Halterungen gebraucht?
- Sind Gewinde-Dome, Einpressbefestigungen oder Kabeldurchführungen nötig?
Prototyp oder Serie
- Welcher Mengenbedarf besteht: Einzelstück, Klein- oder Großserie?
Was technisch machbar ist: Nahezu alles
Elektronikgehäuse lassen sich mit unterschiedlichen Herstellungsverfahren passgenau auf die jeweilige Applikation hin fertigen. Die gängigsten Technologien sind Druckguss, Extrusion und Stanzbiegetechnik, die verschiedene Vorteile bieten.
- Druckguss ermöglicht komplexe Formen zu geringen Stückkosten. Hierfür wird Aluminium unter Druck in ein Formwerkzeug eingebracht. Damit lassen sich in einem Vorgang gleich mehrere Teile fertigen.

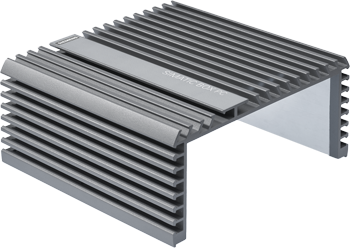

- Extrusion erzeugt Teile mit hoher Wärmeleitfähigkeit. Erhitztes Aluminium wird mit hohem Druck durch eine Matrize gepresst, welche die Form des Gehäuseteils vorgibt. Auch dünnwändige Formen lassen sich hiermit fertigen.
- Stanzbiegetechnik ist ein wirtschaftliches Verfahren mit geringen Werkzeugkosten. Es realisiert individuelle Ausführungen mit einem optimalen Materialeinsatz.
- Oberflächenveredelung & mechanische Bearbeitung sorgen für das abschließende Finetuning. Typisch sind hier Pulverbeschichten, Eloxieren, Bedrucken, Chromatieren und Sandstrahlen sowie das CNC-Bearbeiten, Nibbeln, Lasern und Abkanten.

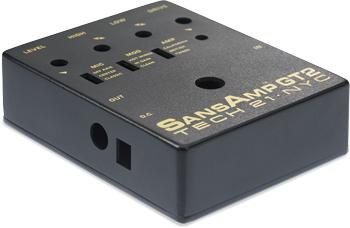

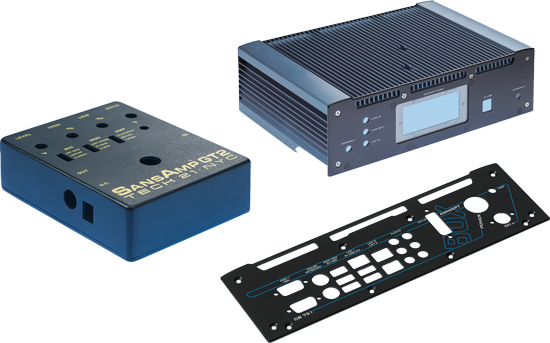

Frontplatten: Individuelle Optik mit Bestand
Innerhalb der Gehäusetechnik stellt das Fertigen von Frontplatten für elektronische Geräte eine eigene Disziplin dar. Die Anforderungen sind hier am höchsten, geht es doch neben dem Schutz der Elektronik vor allem um ein ansprechendes Design und die verständliche Bedienung des Geräts. Beides muss dabei über die Betriebsdauer hinweg Bestand haben. CTX bietet hierfür seinen Frontplattenservice an. Mit ihm unterstützt der Hersteller Kunden von der Beratung bis zur Fertigung der individuell passenden Frontplatte. Üblich auch hier: Druckguss, Extrusion und Stanzbiegetechnik. Mit der anschließenden Oberflächenbehandlung stellt das Unternehmen neben der Optik auch sicher, dass die Oberflächenbeschaffenheit sowie die Farbechtheit widrigen Einflüssen wie Feuchtigkeit, UV-Strahlen oder Stößen standhält.
Aktive und passive Kühlung mittels
Luft, Flüssigkeiten oder Heatpipes
Leistungsstarke Kühllösungen für eine
schnelle und effiziente Wärmeableitung
Anwendungsspezifische Kühllösungen
nach Kundenvorgaben
ÜBER CTX THERMAL S
OLUTIONS
Seit mehr als 25 Jahren entwickelt und realisiert die CTX Thermal Solutions GmbH passgenaue Kühllösungen für die Elektronik in nahezu allen industriellen Branchen. Eine umfassende technische Kompetenz im Thermomanagement, modernste Fertigungstechnologien und nicht zuletzt die unvergleichlich große Produktvielfalt führten CTX an die europäische Spitze der Branche. Für seine Kunden übernimmt CTX neben der Neuentwicklung kundenspezifischer Kühllösungen auch die Realisierung von Kühlkörpern nach Zeichnungsvorgaben und die komplette logistische Abwicklung des Warentransports.
CTX wurde 1997 gegründet und beschäftigt über 35 Mitarbeiter. Das Unternehmen gehört umsatzmäßig zu den größten Anbietern von Kühllösungen, insbesondere im Hinblick auf anwendungsspezifische Kühllösungen. Das zertifizierte Qualitäts- und Umweltmanagementsystem entspricht den Anforderungen der DIN EN ISO 9001:2015 sowie der DIN EN ISO 14001:2015.
