Zahnstangengetriebe für die Verpackungsindustrie
Verpackungsanlagen müssen schnell und präzise zugleich arbeiten. lifgo®-Zahnstangengetriebe von LEANTECHNIK eignen sich ideal für den Einsatz in diesen Anwendungen, denn sie wurden speziell für die leistungsstarke und exakte Umsetzung von Bewegungen entwickelt.
Flexibel und vielseitig:
Unsere Zahnstangengetriebe
Zahnstangengetriebe von LEANTECHNIK setzen Rotation in Linearbewegung um. Da die Getriebe in Modulbauweise gefertigt werden, sind sie vielseitig einsetzbar und lassen sich beliebig kombinieren.
Kompakt & Leistungsstark:
Unsere lifgo®-Getriebe
Die lifgo®-Zahnstangengetriebe haben wir für schnelle, präzise Anwendungen entwickelt, in denen hohe Querkräfte auftreten. Dank ihrer vierfach rollengeführten Zahnstange gewährleisten die Getriebe eine hohe Positioniergenauigkeit und sind sehr robust.
Schnell, präzise, belastbar –
Zahnstangengetriebe für Verpackungsanlagen
Zahnstangengetriebe für Verpackungsanlagen
Beim Verpacken von Waren geht es um Sekunden. Maschinen für diese Anwendungen müssen deshalb extrem schnell arbeiten. Unsere lifgo®-Zahnstangengetriebe führen Hubbewegungen mit einer Geschwindigkeit von bis zu 3 m/s in hoher Präzision aus und sind deshalb die ideale Lösung für Verpackungsanlagen.
lifgo®-Getriebe
- verfahren bis zu 3 m/s,
- erzielen Hubkräfte von bis zu 25.000 N,
- erreichen eine Positioniergenauigkeit von ±0,05 mm
- sowie eine Wiederholgenauigkeit: +0,02 mm.
Unsere Lösungen für die Verpackungsindustrie
Unsere lifgo®-Zahnstangengetriebe sind weltweit in zahlreichen Verpackungsanlagen im Einsatz.
Einige spannende Anwendungen stellen wir Ihnen hier kurz vor.

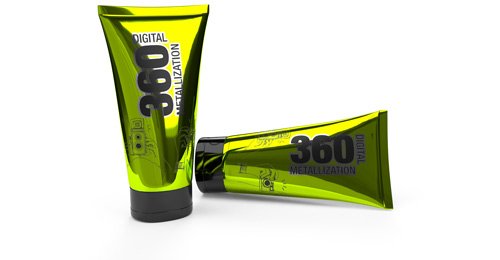

Innovative Tubendekoration
Ein Hersteller von Siebdruckmaschinen für die Tubendekoration hat ein revolutionäres Digitaldruck-Verfahren entwickelt. Mit der neuen Technologie ist eine völlig flexible 360-Grad-Bedrucken von Tuben möglich, spezielle Farbfolien werden nicht mehr benötigt.
Herausforderung
Die Übertragung des Druckbildes auf die Tube muss mit sehr hoher Genauigkeit erfolgen. Bei dem Vorgang wirken zudem hohe Anpresskräfte auf die Zahnstangengetriebe.
Lösung
lifgo® 5.0-Zahnstangengetriebe von LEANTECHNIK (Hubkraft: 2.000 N) sorgen für die exakte Führung der Übertragungswalzen, die das Druckbild auf die Tuben aufbringen. Sie treiben zudem die Folienumlenkrollen an, damit die Folie präzise für den Übertragungsvorgang ausgerichtet werden kann.
Quelle: ISIMAT GmbH
Leistungsstarke Entformung
Ein Werkzeug- und Formenbauer suchte eine Alternative zum hydraulisch angetriebenen Abstreifer seiner Spritzgussanlagen, auf denen Kunststoffkartuschen produziert werden. Der Abstreifer war immer wieder aufgrund von Leckagen ausgefallen.
Herausforderung
Es musste ein Ersatz für die hydraulische Führung der Abstreiferplatte gefunden werden. Die neue Vorrichtung sollte die Abstreiferplatte absolut präzise und synchron über die Formkerne des Spritzgusswerkzeugs schieben können. Dabei sind hohe Kräfte aufzuwenden, da die ausgehärteten Kunststoffteile stark an den Formkernen haften.
Lösung
lifgo 5.3®-Zahnstangengetriebe übernehmen die Aufgabe des alten hydraulischen Antriebs. Dank ihrer Hubkraft von 15.900 N und ihres Drehmoments von 477 Nm können sie die Kartuschen gleichmäßig entformen.

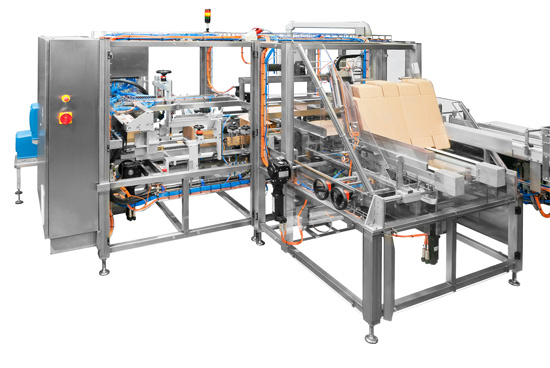

Extrem kurze Taktzeiten
Für seinen Wrap-around-/Tray-Packer suchte ein Maschinenbauer die passende Zuführung für den Karton bzw. den Kartonzuschnitt. Die Anlage verpackt u.a. Butter und Margarine für den Weitertransport.
Herausforderung
Um die Taktzeiten der vorgeschalteten Abfüllstation einzuhalten, muss die Zuführung für die Vereinzelung des Kartonzuschnitts erst langsam anfahren, dann beschleunigen und schließlich langsam in die Kettenführung einfädeln. Der erforderliche Hub beträgt 200 mm.
Lösung
Der Maschinenbauer setzt für die Aufgabe ein lifgo® linear 5.1 doppel ein. Das Getriebe ist für die Anwendung optimal geeignet, weil es sehr kompakt baut und trotzdem den hohen Drehmomenten und Beschleunigungen beim Hebelvorgang standhält.
Sie möchten mehr über unsere Zahnstangengetriebe erfahren? Wir beraten Sie gerne kostenlos und unverbindlich.
Seit über 25 Jahren entwickelt LEANTECHNIK in Oberhausen leistungsstarke Zahnstangengetriebe für die Automatisierungstechnik. Was uns bewegt, ist der Anspruch, unseren Kunden durch unser Produkt stets ein Höchstmaß an Präzision, Geschwindigkeit und Zuverlässigkeit zu bieten und gleichzeitig dem Nutzer volle Flexibilität zu gewährleisten.
In jeder erdenklichen Branche, in der präzise und synchrone Positionierungsaufgaben gelöst werden müssen, kommen die Produkte zum Einsatz: Ganz gleich, ob in der Verkehrstechnik, in der Automobilindustrie, im Anlagen- und Maschinenbau oder der Lebensmittel- und Chemieindustrie.
Dann vereinbaren Sie am besten gleich eine kostenlose Beratung. Wir freuen uns auf Ihre Anfrage!
